Zone de Charge Chariot Élévateur Électrique : Infrastructure, Installation et Bonnes Pratiques (2026)
- VMAX Chariotelevateur.fr
- 19 mars
- 10 min de lecture
Sommaire — Aller directement à :
📌 Périmètre de ce guide :
✅ Ce guide couvre : concevoir et dimensionner l'infrastructure de charge pour une flotte de chariots élévateurs électriques — puissance disponible, type de chargeur, zone de charge, ventilation, coûts d'installation, charge d'opportunité.
❌ Ce guide ne couvre pas : le choix entre batterie Lithium et Plomb-Acide — voir le guide batterie Lithium vs Plomb-Acide / le calcul TCO sur 5 ans — voir le guide TCO électrique vs diesel / le choix de la motorisation — voir le guide chariot électrique ou diesel.
Ce Guide en 30 Secondes — TL;DR
Situation | Ce qu'il faut prévoir |
1 chariot Plomb-Acide, mono-poste | 1 chargeur 32A monophasé ou triphasé, zone ventilée dédiée |
1 chariot Lithium, mono-poste | 1 chargeur 32A triphasé, charge sur points dédiés flexibles sous réserve installation adaptée et ventilation |
3 chariots Plomb-Acide, 2×8 | 3 chargeurs + 2 batteries par chariot ou planning de rotation, tableau électrique à vérifier |
3 chariots Lithium, 2×8 | 3 chargeurs 32A triphasé simultanés, charge aux pauses, pas d'échange batterie |
Flotte mixte >5 chariots | Audit électrique fortement recommandé, gestion intelligente de charge à envisager |
Règle d'or : l'infrastructure de charge se dimensionne avant la commande des chariots, pas après. Un tableau électrique sous-dimensionné peut bloquer la mise en service de toute une flotte — et les travaux de mise à niveau coûtent souvent plus cher que prévu.
1. Pourquoi l'Infrastructure de Charge Est Souvent le Point Oublié
La majorité des acheteurs de chariots électriques se concentrent sur le choix du chariot — motorisation, tonnage, mât, batterie. L'infrastructure de charge est traitée en dernier, parfois après la livraison. C'est une erreur qui coûte cher.
Les 4 problèmes les plus fréquents découverts trop tard :
Tableau électrique insuffisant — l'installation existante ne supporte pas la puissance nécessaire pour charger plusieurs chariots simultanément. Travaux de mise à niveau nécessaires, délais et coûts non budgétés.
Absence de circuit triphasé — certains bâtiments anciens n'ont que du monophasé disponible dans les zones concernées. Dans la majorité des configurations professionnelles de chariots électriques, le triphasé est la solution la plus fréquente, notamment pour les puissances de charge élevées.
Zone de charge mal conçue — emplacement trop éloigné des zones de travail, ventilation insuffisante, absence de protections mécaniques. Résultat : les caristes rechargent n'importe où, créant des risques.
Sous-estimation des coûts d'installation — un projet de zone de charge pour 3 à 5 chariots peut représenter 3 000 à 15 000 € de travaux électriques selon l'état de l'installation existante. Ce poste est rarement intégré dans le budget initial.
2. Puissance Électrique : Ce Qu'il Faut Vérifier Avant Tout
C'est le premier point à vérifier — avant même de choisir le modèle de chariot.
La puissance disponible au tableau
Un chargeur de batterie pour chariot élévateur tire une puissance significative. Les valeurs typiques :
Type de chargeur | Tension | Intensité | Puissance absorbée |
Chargeur Plomb-Acide 48V standard | Triphasé 400V | 16 à 32A | 6 à 13 kW |
Chargeur Plomb-Acide 80V standard | Triphasé 400V | 32 à 63A | 13 à 25 kW |
Chargeur Lithium 48V rapide | Triphasé 400V | 32A | ~22 kW |
Chargeur Lithium 80V haute puissance | Triphasé 400V | 63A | ~44 kW |
Pour une flotte de 3 chariots électriques 48V Lithium en charge simultanée : 3 × 22 kW = 66 kW minimum à prévoir sur le tableau dédié à la zone de charge.
Ces valeurs sont des ordres de grandeur. La puissance exacte dépend du modèle de chargeur et de la capacité de la batterie. Demandez les spécifications électriques exactes du chargeur fourni avec chaque modèle de chariot avant de valider votre installation.
Ce qu'il faut vérifier sur votre installation
Avant de commander vos chariots, faites vérifier par un électricien :
La puissance disponible au compteur — est-elle suffisante pour absorber le pic de charge simultané ?
La section des câbles existants — un circuit 32A nécessite une section minimale de 6 mm² en cuivre pour des longueurs courantes
La protection différentielle — chaque chargeur doit être protégé par un disjoncteur adapté
La présence d'un circuit triphasé à proximité de la zone de charge envisagée
La mise à la terre — obligatoire et à vérifier pour les chargeurs de batteries
Gestion intelligente de la charge pour les grandes flottes
Pour les flottes de 5 chariots et plus, les systèmes de gestion intelligente de charge permettent de lisser la demande électrique en évitant les pics simultanés. Ils priorisent les chargeurs selon l'état de charge des batteries et les besoins opérationnels, ce qui peut réduire la puissance souscrite nécessaire de 20 à 40% selon les configurations.
3. Types de Chargeurs : Lithium vs Plomb-Acide
Le chargeur est fourni avec le chariot — mais ses spécifications électriques et ses contraintes d'installation sont très différentes selon le type de batterie.
Chargeurs Plomb-Acide
Caractéristiques principales :
Charge en cycle complet : 8 à 10 heures (charge complète de 0 à 100%)
Génération de gaz hydrogène pendant la charge — impose une ventilation obligatoire
Chargeur généralement externe — séparable de la batterie
Sensible aux charges partielles répétées non prévues et aux décharges profondes — la stratégie de recharge doit suivre les préconisations du fabricant et du chargeur
Sur 2×8 : nécessite soit 2 batteries par chariot (avec échange en cours de poste), soit un planning de rotation strict
Contrainte d'installation spécifique : La génération d'hydrogène pendant la charge impose une zone ventilée dédiée, avec un renouvellement d'air suffisant pour éviter toute accumulation. C'est une contrainte réglementaire, pas une recommandation.
Chargeurs Lithium-Ion
Caractéristiques principales :
Charge rapide : 1 à 3 heures pour 80% de charge selon la puissance du chargeur
Pas de génération de gaz en conditions normales — contrainte de ventilation allégée mais non nulle
Charge d'opportunité possible sans dégradation de la batterie (voir section 5)
Chargeur souvent intégré ou embarqué sur le chariot
Compatible 2×8 et 3×8 sans échange de batterie
Contrainte d'installation spécifique : La puissance absorbée par un chargeur Lithium rapide est plus élevée que pour le Plomb-Acide — à intégrer dans le dimensionnement du tableau. En revanche, la durée de charge étant plus courte, les pics de puissance simultanés sont moins prolongés.
Pour le détail du choix entre Lithium et Plomb-Acide selon votre organisation du travail, voir le guide batterie Lithium vs Plomb-Acide. Pour voir les modèles électriques VMAX disponibles : chariots électriques 4 roues et chariots électriques 3 roues.
4. Concevoir la Zone de Charge : Emplacement, Ventilation, Sécurité
La zone de charge n'est pas un simple coin où l'on pose des chargeurs. C'est une zone technique qui doit répondre à des exigences précises.
Choisir le bon emplacement
Critères d'emplacement :
Proximité des zones de travail — éviter les longs trajets à vide pour aller charger
Accès facile — le chariot doit pouvoir entrer et sortir sans manœuvre compliquée
Hors des flux principaux — la zone de charge ne doit pas interrompre les allées de circulation
Accès électrique à proximité — limiter les longueurs de câble réduit les coûts d'installation et les pertes électriques
Sol plan et stable — le chariot est branché moteur coupé, il doit être garé de façon stable
Ce qu'il faut éviter :
Zone exposée aux intempéries (corrosion des connecteurs, risque électrique)
Proximité de matières inflammables (papier, carton, bois) — risque lié à la génération d'hydrogène pour le Plomb-Acide
Zone de passage piéton — risque de chute sur les câbles de charge au sol
Ventilation : les règles à respecter
Pour les batteries Plomb-Acide : La charge génère de l'hydrogène (H₂), gaz inflammable.
La réglementation impose une ventilation suffisante pour maintenir la concentration en hydrogène en dessous du seuil d'explosivité. En pratique :
Zone en dehors des espaces confinés sans ventilation naturelle
Si la zone est fermée : ventilation mécanique avec renouvellement d'air adapté au nombre de batteries en charge simultanée
Pas de source d'ignition à proximité
Affichage "Interdiction de fumer — Charge de batteries" obligatoire
Pour les batteries Lithium-Ion : Pas de génération d'hydrogène en conditions normales. En revanche, en cas de défaut grave (emballement thermique), les batteries Lithium peuvent dégager des gaz toxiques. La ventilation reste recommandée, et la zone de charge Lithium doit être conçue avec un accès facile pour les secours en cas d'incident.
Protection mécanique et signalisation
Butées de protection au sol pour délimiter les emplacements et protéger les chargeurs des chocs
Signalisation au sol — marquage distinct des allées de circulation
Éclairage adapté — zone bien éclairée
Câbles de charge protégés — passages câbles ou goulotes pour éviter les écrasements
5. Charge d'Opportunité : La Nouveauté qui Change Tout avec le Lithium
Qu'est-ce que la charge d'opportunité ?
La charge d'opportunité consiste à brancher le chariot sur le chargeur pendant les pauses — repas, réunions, entre deux postes — sans attendre que la batterie soit vide, et sans attendre qu'elle soit pleine avant de débrancher.
Avec une batterie Plomb-Acide, c'est contre-indiqué — les charges partielles répétées dégradent la batterie et réduisent sa durée de vie.
Avec une batterie Lithium-Ion, c'est non seulement possible mais recommandé — la chimie Lithium tolère parfaitement les charges partielles répétées sans dégradation. Une pause de 30 minutes peut restituer 20 à 30% d'autonomie supplémentaire.
Ce que ça change pour l'infrastructure
Approche | Plomb-Acide | Lithium avec charge d'opportunité |
Nombre de batteries par chariot | 1 à 2 | 1 (toujours) |
Zone de charge centralisée | Obligatoire (cycle complet) | Utile mais pas le seul point de charge |
Points de charge décentralisés | Non recommandé | Possible et utile (quai, zone de picking) |
Planning de charge | Strict | Flexible |
Temps machine improductif pour charge | 8 à 10h/nuit | Réparti sur les pauses |

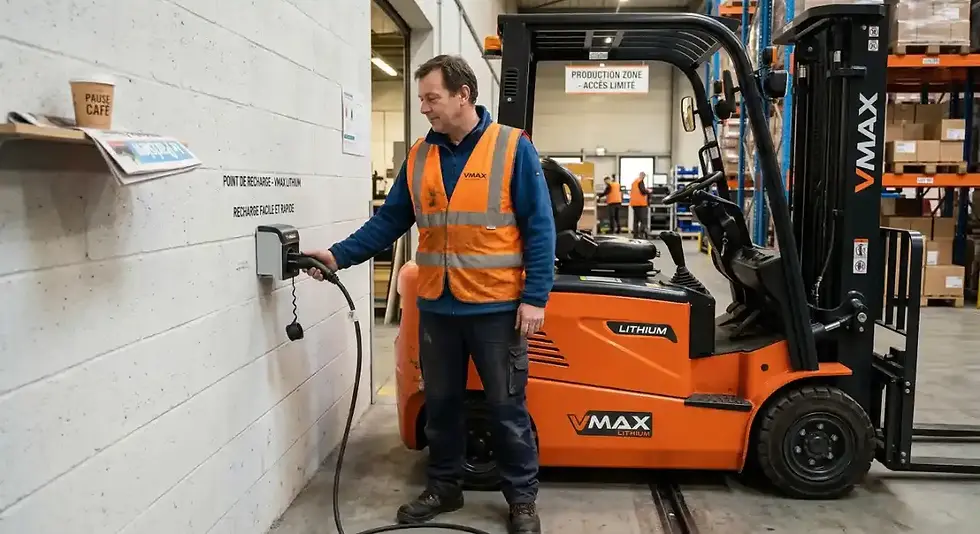

Implication pour la conception de votre entrepôt : Avec des chariots Lithium, il peut être pertinent de prévoir plusieurs petits points de charge décentralisés en complément de la zone de charge principale — plutôt qu'une seule grande zone centralisée. Cela réduit les déplacements à vide et optimise le temps productif.
6. Coûts d'Installation : Ce Qu'il Faut Budgéter
Postes de dépense à anticiper
Mise à niveau du tableau électrique Si votre tableau existant ne supporte pas la puissance nécessaire, une mise à niveau est indispensable. Coût variable selon l'état de l'installation : de quelques centaines d'euros (ajout de disjoncteurs) à plusieurs milliers d'euros (remplacement complet du tableau ou ajout d'un sous-tableau dédié).
Tirage de câbles La distance entre le tableau et la zone de charge détermine le coût. Sur de longues distances, la section des câbles doit être augmentée pour compenser les chutes de tension.
Protections et disjoncteurs Chaque chargeur doit être protégé par un disjoncteur différentiel adapté.
Aménagement de la zone Butées de sol, marquage, éclairage, signalisation, passages câbles.
Ordre de grandeur global :
Configuration | Coût d'installation estimé |
1 chariot, installation existante adaptée | 500 à 1 500 € |
1 chariot, mise à niveau tableau nécessaire | 1 500 à 4 000 € |
3 chariots, installation existante adaptée | 2 000 à 5 000 € |
3 chariots, mise à niveau tableau + tirage câbles | 5 000 à 15 000 € |
Flotte 5+ chariots avec gestion intelligente | 10 000 à 30 000 € |
Ces fourchettes sont des ordres de grandeur. Faites réaliser un devis par un électricien qualifié avant de valider votre projet. Intégrez ce poste dans votre budget dès la décision d'achat des chariots.
L'aide CARSAT peut-elle financer l'infrastructure ?
Le dispositif FIPU de la CARSAT finance l'acquisition du chariot électrique neuf. L'infrastructure de charge (travaux électriques, chargeurs, aménagement) n'est généralement pas couverte par ce dispositif. Vérifiez avec votre CARSAT régionale les éventuelles évolutions du périmètre éligible.
Pour le détail du dispositif CARSAT et les conditions d'éligibilité, voir le guide aide CARSAT subvention 2026.
7. Erreurs Fréquentes
Erreur 1 — Ne découvrir la contrainte électrique qu'à la livraison C'est l'erreur la plus coûteuse. Un chariot livré sans infrastructure prête = chariot non utilisable. Vérifiez la puissance disponible et faites réaliser les travaux avant la livraison.
Erreur 2 — Sous-dimensionner le tableau pour économiser Installer un tableau juste suffisant pour aujourd'hui sans prévoir l'évolution de la flotte oblige à refaire les travaux dès l'ajout d'un chariot. Prévoyez une marge de 30 à 50% sur la puissance du tableau.
Erreur 3 — Installer la zone de charge trop loin des zones de travail Un trajet aller-retour pour aller charger, multiplié par plusieurs charges par jour et plusieurs chariots, représente du temps perdu chaque jour. L'emplacement de la zone de charge a un impact direct sur la productivité.
Erreur 4 — Ignorer la ventilation pour le Plomb-Acide Une zone de charge Plomb-Acide mal ventilée est un risque sérieux. L'hydrogène généré pendant la charge est un gaz inflammable. La ventilation n'est pas une option.
Erreur 5 — Charger les Plomb-Acide en cycles partiels Sur une flotte Plomb-Acide, la stratégie de recharge doit suivre les préconisations du fabricant et du chargeur : éviter les charges partielles répétées non prévues par le système, et éviter les décharges profondes au-delà des seuils recommandés — les deux réduisent la durée de vie de la batterie.
Erreur 6 — Ne pas prévoir de points de charge décentralisés avec le Lithium Avec des chariots Lithium, la charge d'opportunité est un avantage opérationnel majeur — mais seulement si des points de charge sont disponibles à proximité des zones de travail.
Erreur 7 — Oublier les câbles dans le budget Le câblage électrique représente souvent 30 à 50% du coût total d'installation. Ne pas l'intégrer dès le début du budget génère des mauvaises surprises.
❓ FAQ
Quelle puissance électrique faut-il pour charger un chariot élévateur électrique ?
Un chargeur standard pour chariot 48V Lithium tire environ 22 kW (32A triphasé). Pour un chariot Plomb-Acide 48V, comptez 6 à 13 kW selon le chargeur. Ces valeurs sont des ordres de grandeur — vérifiez les spécifications exactes du chargeur fourni avec votre modèle.
Faut-il du triphasé pour charger un chariot élévateur électrique ?
Dans la grande majorité des cas, oui. Les chargeurs modernes, notamment pour les batteries Lithium et les fortes capacités Plomb-Acide, fonctionnent en triphasé 400V. Si votre site ne dispose que du monophasé dans la zone concernée, des travaux de mise à niveau seront nécessaires.
Peut-on charger un chariot électrique n'importe où dans l'entrepôt ?
Techniquement possible pour le Lithium sous réserve d'une prise adaptée et d'une ventilation suffisante. Pour le Plomb-Acide, non — la génération d'hydrogène impose une zone dédiée et ventilée. Dans les deux cas, des zones de charge définies sont préférables pour des raisons de sécurité et d'organisation.
Combien de temps faut-il pour charger une batterie de chariot élévateur ?
Pour une batterie Plomb-Acide : 8 à 10 heures pour un cycle complet. Pour une batterie Lithium : 1 à 3 heures pour 80% de charge selon la puissance du chargeur.
Peut-on charger une batterie Lithium pendant les pauses sans l'endommager ?
Oui — c'est même recommandé. La batterie Lithium tolère parfaitement les charges partielles répétées. Une pause de 30 minutes sur un chargeur adapté peut restituer 20 à 30% d'autonomie supplémentaire sans impact sur la durée de vie.
Quel est le coût d'installation d'une zone de charge pour 3 chariots ?
Entre 2 000 et 15 000 € selon l'état de l'installation électrique existante et la distance entre le tableau et la zone de charge. Faites réaliser un devis par un électricien industriel avant de valider votre budget.
L'infrastructure de charge est-elle financée par la CARSAT ?
Le dispositif FIPU finance le chariot électrique neuf, pas les travaux d'infrastructure. L'installation électrique reste généralement à la charge de l'entreprise. Voir le guide CARSAT 2026.
Comment savoir si mon installation électrique est suffisante ?
Faites réaliser un diagnostic électrique par un électricien qualifié avant de commander vos chariots. Il vérifiera la puissance disponible, la capacité du tableau, la section des câbles et la présence du triphasé.
📌 Pour aller plus loin :
Article rédigé par l'équipe technique VMAX France — Assemblage et préparation à Lamorlaye (Oise). Décrivez votre site — nous vous aidons à dimensionner l'infrastructure adaptée à votre flotte sous 24h.
