FAP Chariot Élévateur Diesel Stage V : Voyants, Régénération et Mode Dégradé (2026)
- VMAX Chariotelevateur.fr
- 21 mars
- 11 min de lecture
Sommaire — Aller directement à :
📌 Périmètre de ce guide :
✅ Ce guide couvre : comprendre et gérer le FAP (Filtre à Particules) d'un chariot élévateur diesel Stage V — voyants, régénération automatique et manuelle, mode dégradé, entretien préventif.
❌ Ce guide ne couvre pas : le choix entre motorisation diesel et électrique — voir le guide chariot électrique ou diesel / le guide complet d'achat diesel — voir le guide chariot diesel / le diagnostic général des pannes — voir le guide pannes chariot élévateur.
Ce Guide en 30 Secondes — TL;DR
Situation | Action |
Voyant FAP orange allumé | Lancer une régénération active dès que possible — cycle long en charge |
Voyant FAP rouge allumé | Arrêt machine recommandé — appeler le SAV |
Régénération automatique qui ne se déclenche pas | Cycles trop courts — voir section 4 |
Fumée ou odeur inhabituelle pendant la régénération | Possible selon le système — ne pas interrompre sauf si elle persiste hors cycle |
Mode dégradé activé | Puissance réduite — régénération forcée ou nettoyage FAP nécessaire |
FAP encrassé régulièrement | Revoir le profil d'usage — cycles courts à éviter |
Règle d'or : ne jamais ignorer un voyant FAP orange. Ce qui se règle en 30 minutes de régénération aujourd'hui peut coûter un remplacement de FAP à 1 500 - 3 000 € dans 6 mois si on laisse l'encrassement progresser.
1. FAP et Stage V : De Quoi Parle-t-on Exactement ?
La norme Stage V
Stage V est la norme européenne d'émissions la plus récente pour les moteurs non routiers — applicable aux chariots élévateurs diesel neufs depuis 2019 pour la plupart des catégories de puissance. Elle fixe des limites strictes sur les émissions de particules fines (PM) et d'oxydes d'azote (NOx).
Pour respecter ces limites, les constructeurs ont équipé les moteurs Stage V de systèmes de post-traitement des gaz d'échappement. Le FAP (Filtre à Particules) en est le composant central pour la gestion des particules.
Ce que Stage V a changé concrètement pour les utilisateurs :
Les chariots diesel Stage V sont plus propres et moins nocifs pour les opérateurs en espace semi-fermé
Ils nécessitent une gestion active du FAP — chose qui n'existait pas sur les anciens moteurs
Certains profils d'usage (cycles très courts, faible charge) sont incompatibles avec le bon fonctionnement du FAP sans régénération manuelle régulière
Le FAP : fonctionnement de base
Le FAP est un filtre céramique placé dans la ligne d'échappement. Il capture les particules fines émises par la combustion diesel. Au fil du temps, ces particules s'accumulent et le filtre se colmate — ce qui réduit les performances du moteur et augmente la contre-pression.
Pour éliminer ces dépôts, le FAP doit être régénéré — c'est-à-dire chauffé à très haute température (550 à 650°C) pour brûler les particules accumulées et les transformer en gaz CO₂.
Deux types de régénération :
Régénération passive — se produit naturellement quand le moteur tourne à charge élevée pendant une durée suffisante. La température des gaz d'échappement est naturellement assez haute pour brûler les particules en continu. Idéale — mais rarement possible sur chariot en usage réel.
Régénération active — déclenchée par le calculateur moteur (ou manuellement) quand le niveau d'encrassement dépasse un seuil. Le calculateur injecte du carburant supplémentaire dans les gaz d'échappement pour monter en température. Visible à l'utilisateur : légère hausse de consommation, possibilité de fumée, durée 20 à 40 minutes.
2. Les Voyants FAP : Ce Que Chaque Couleur Signifie
La signalétique exacte varie selon les constructeurs et les modèles — vérifiez toujours dans la notice de votre chariot. Voici les conventions les plus courantes :

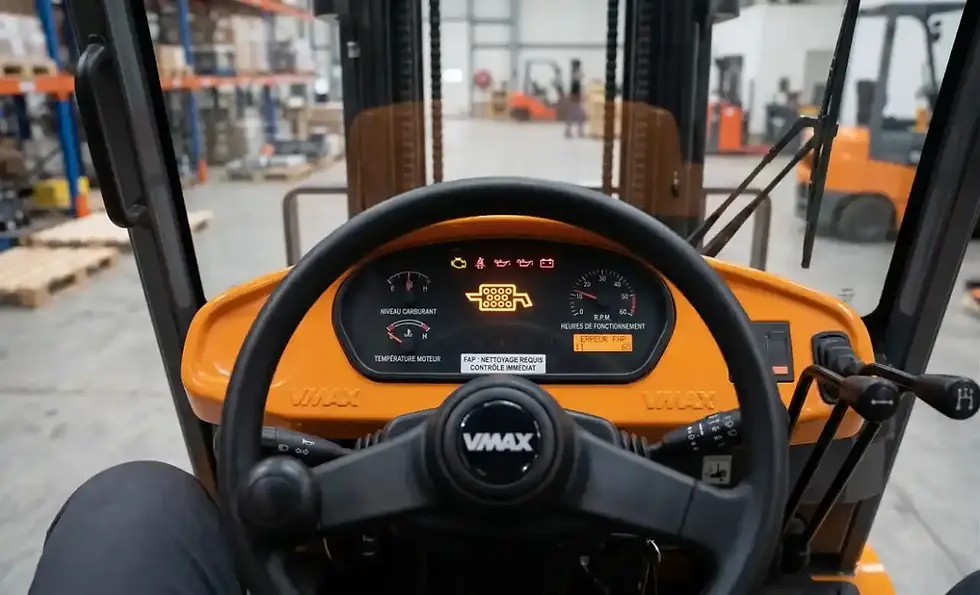

Voyant FAP orange (ou jaune) — niveau d'encrassement élevé
Ce que ça signifie : le FAP a atteint un niveau d'encrassement qui nécessite une régénération active. La régénération automatique n'a pas pu se déclencher dans des conditions normales d'usage.
Ce qu'il faut faire :
Ne pas ignorer — l'encrassement va continuer à progresser
Lancer une régénération active dès que possible (voir section 5)
Si la régénération réussit, le voyant s'éteint
Ce qu'il ne faut pas faire :
Continuer à utiliser le chariot en cycles courts sans régénérer — le niveau d'encrassement va monter jusqu'au seuil critique
Voyant FAP rouge — niveau critique
Ce que ça signifie : le FAP est fortement encrassé. Le moteur entre en mode dégradé ou sur le point d'y entrer. Le risque de dommages au FAP ou au moteur est réel si on continue à ignorer le voyant.
Ce qu'il faut faire :
Arrêter le chariot dès que possible dans un endroit sûr
Appeler le SAV — une régénération manuelle forcée ou un nettoyage du FAP est probablement nécessaire
Ne pas tenter une régénération manuelle sans s'assurer des conditions de sécurité (voir section 5)
Voyant rouge clignotant ou alarme sonore associée
Ce que ça signifie : situation d'urgence — arrêt immédiat requis. Peut indiquer un FAP en surchauffe, un capteur défaillant, ou un risque de dommages moteur imminents.
Ce qu'il faut faire :
Arrêt immédiat, moteur coupé
Appeler le SAV
Ne pas redémarrer sans diagnostic
Pour les autres voyants et leur signification, voir le guide pannes chariot élévateur.
3. La Régénération : Comment Ça Marche
Régénération passive — le scénario idéal
La régénération passive se produit naturellement quand les conditions sont réunies :
Moteur tournant à charge moyenne à élevée (60% et plus)
Régime moteur soutenu
Durée suffisante (généralement 20 à 40 minutes en continu)
Température des gaz d'échappement suffisamment haute
Sur un chariot qui travaille en cycles longs avec des charges importantes, la régénération passive peut se produire naturellement sans que l'utilisateur s'en rende compte. C'est le fonctionnement optimal.
Régénération active automatique — le mode standard
Quand la régénération passive ne suffit pas, le calculateur déclenche automatiquement une régénération active. Il modifie les paramètres de combustion pour augmenter la température des gaz d'échappement au niveau nécessaire.
Signes visibles d'une régénération active en cours :
Légère hausse du régime à vide
Augmentation de la consommation de carburant
Possibilité de fumée ou d'odeur inhabituelle à l'échappement selon le système — si elle persiste hors cycle ou s'accompagne d'autres symptômes, un diagnostic est nécessaire
Durée : 20 à 40 minutes selon le niveau d'encrassement
Le chariot reste utilisable pendant la régénération — ne pas l'éteindre
⚠️ Ne jamais couper le moteur pendant une régénération active en cours. Interrompre la régénération laisse le FAP partiellement régénéré avec du carburant non brûlé — ce qui peut accélérer l'encrassement et endommager le filtre.
Conditions nécessaires à la régénération automatique
La régénération automatique ne peut se déclencher que si certaines conditions sont réunies. Les conditions typiques (variables selon le constructeur) :
Moteur à température normale de fonctionnement
Niveau de carburant suffisant (généralement > 20-25%)
Pas de défaut moteur actif
Aucune demande de puissance maximale au moment du déclenchement
Si l'une de ces conditions n'est pas remplie, la régénération est reportée — et l'encrassement continue à progresser.
4. Pourquoi la Régénération Échoue sur Chariot
C'est le point le plus important de ce guide — et la principale cause d'encrassement prématuré du FAP sur chariot élévateur.
Le profil d'usage du chariot est fondamentalement défavorable à la régénération.
Sur un chariot en entrepôt, les cycles de travail sont souvent courts : déplacement de 20 à 50 mètres, prise de palette, gerbage, retour. Le moteur ne monte jamais suffisamment en température pour déclencher une régénération passive, et la régénération active est régulièrement interrompue par une mise à l'arrêt en fin de poste.
Les 5 situations qui bloquent la régénération :
Cycles trop courts — le moteur n'atteint jamais la température nécessaire. Chaque démarrage-arrêt accélère l'encrassement sans jamais régénérer.
Faible charge moteur — un chariot qui travaille peu en charge (manutention légère, déplacements à vide fréquents) ne monte pas en température suffisamment.
Arrêt moteur en cours de régénération — fin de poste, pause repas, arrêt d'urgence. La régénération est interrompue, le FAP reste partiellement encrassé avec du carburant non brûlé.
Température extérieure très basse — en hiver ou en zone réfrigérée, le moteur met plus de temps à monter en température et la régénération passive est plus difficile.
Niveau de carburant bas — si le réservoir est souvent en dessous de 25%, la régénération automatique peut être désactivée par le calculateur.
La conséquence : Sur un chariot en usage intensif entrepôt avec cycles courts, la régénération passive est quasi impossible et la régénération active automatique est régulièrement avortée. Résultat : un FAP qui s'encrasse progressivement jusqu'au déclenchement du voyant orange — puis rouge si rien n'est fait.
5. Régénération Manuelle : Procédure et Précautions
Quand le voyant FAP orange s'allume et que la régénération automatique ne parvient pas à se déclencher seule, une régénération manuelle forcée est nécessaire.
Procédure générale
La procédure exacte varie selon le constructeur et le modèle — consultez toujours la notice du chariot. Voici les étapes générales communes à la plupart des systèmes :
Garer le chariot dans une zone dégagée et ventilée — hors zone de stockage de matières combustibles, hors zone confinée sans ventilation
Moteur à température de fonctionnement — ne pas lancer une régénération à froid
Niveau de carburant suffisant — minimum 25% recommandé
Aucune charge sur les fourches — chariot à vide
Activer la régénération manuelle via le tableau de bord ou l'outil de diagnostic selon le modèle
Laisser le moteur tourner sans interruption pendant toute la durée de la régénération (20 à 40 minutes)
Ne pas éteindre le moteur avant la fin du cycle — le voyant FAP s'éteint quand la régénération est terminée
Précautions de sécurité absolues
Zone ventilée et hors espace confiné obligatoire — en raison des gaz d'échappement et de la température élevée de régénération. Ne jamais régénérer dans un espace confiné sans ventilation mécanique.
Hors matières combustibles — la température des gaz peut atteindre 600°C. Maintenir une distance de sécurité avec tout matériau inflammable.
Pas de personnel à proximité immédiate de l'échappement pendant la régénération
Chariot immobile — ne pas déplacer le chariot pendant la régénération en cours
Pour les règles de sécurité générales en exploitation, voir le guide prévention accidents chariot élévateur.
Si la régénération manuelle échoue
Si le voyant FAP ne s'éteint pas après une régénération manuelle complète, plusieurs causes sont possibles :
Niveau d'encrassement trop élevé pour une régénération thermique seule — nettoyage chimique ou remplacement du FAP nécessaire
Capteur de pression différentielle défaillant — faux signal d'encrassement
Problème de système d'injection ou de turbo — la température de régénération n'est pas atteinte
Dans ces cas, appeler le SAV est la seule option.
6. Mode Dégradé : Que Faire ?
Qu'est-ce que le mode dégradé ?
Le mode dégradé est activé par le calculateur quand le niveau d'encrassement du FAP dépasse un seuil critique, ou quand un défaut grave est détecté sur le système de post-traitement.
Ses effets sur le chariot :
Puissance moteur réduite — souvent de 30 à 50% selon le système
Vitesse de déplacement limitée
Capacité de levage potentiellement réduite
Consommation de carburant augmentée
Son objectif : protéger le moteur et le FAP de dommages irréversibles en limitant les sollicitations jusqu'à l'intervention de maintenance.
Comment en sortir
Le mode dégradé ne se désactive pas en ignorant le problème. Les seules façons d'en sortir :
Option 1 — Régénération réussie : si le niveau d'encrassement n'est pas encore trop élevé, une régénération manuelle réussie peut faire sortir le chariot du mode dégradé.
Option 2 — Nettoyage du FAP : quand l'encrassement est trop avancé pour la régénération thermique, un nettoyage chimique ou pneumatique du FAP par un technicien est nécessaire.

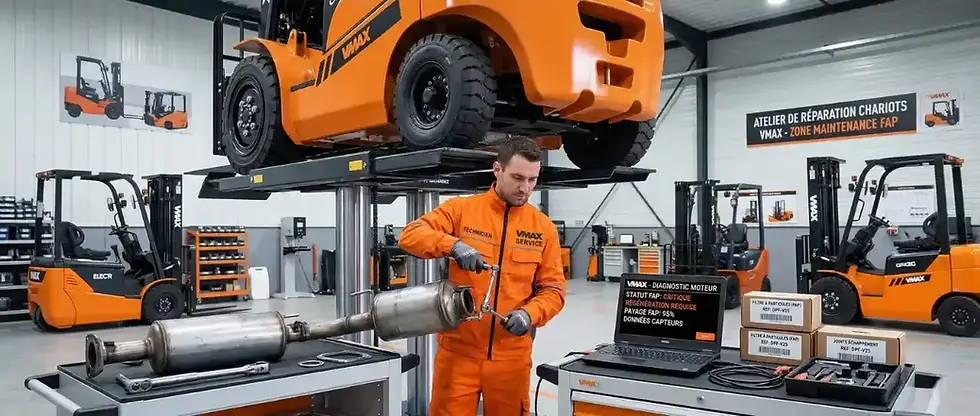

Option 3 — Remplacement du FAP : si le filtre est endommagé ou si les nettoyages successifs ne suffisent plus, le remplacement est inévitable. Coût indicatif : 1 500 à 3 000 € pièce + main d'œuvre selon le modèle.
Pour le diagnostic complet des pannes moteur diesel, voir le guide pannes chariot élévateur.
7. Entretien Préventif du FAP
Adapter le profil d'usage quand c'est possible
Si votre activité génère des cycles très courts, essayez quand c'est possible de planifier des séquences de travail plus longues pour permettre au moteur de monter en température et favoriser la régénération passive.
Planifier des régénérations manuelles régulières
Sur un chariot en cycles courts, ne pas attendre le voyant orange pour régénérer. Intégrer une régénération manuelle dans la routine hebdomadaire — par exemple en fin de semaine avant l'arrêt week-end.
Ces fréquences sont des ordres de grandeur — la stratégie de régénération doit toujours suivre la notice constructeur et les paramètres du modèle.
Fréquence indicative selon l'usage :
Profil d'usage | Fréquence de régénération manuelle recommandée |
Cycles longs, charge élevée | Régénération passive suffisante — surveiller le voyant |
Cycles mixtes, usage standard | Mensuelle ou au déclenchement du voyant |
Cycles courts intensifs | Hebdomadaire ou bi-hebdomadaire |
Usage < 4h/jour | Bi-hebdomadaire minimum |
Qualité du carburant
Le FAP est sensible à la qualité du gazole. Utiliser un carburant conforme aux spécifications du constructeur. Sur les chariots utilisant du GNR, vérifier que la spécification est compatible avec le système FAP du modèle.
Surveiller la consommation d'huile moteur
Les cendres de combustion d'huile moteur s'accumulent dans le FAP et ne peuvent pas être éliminées par régénération thermique. Un moteur qui consomme anormalement d'huile encrasse le FAP plus rapidement.
Pour le plan de maintenance complet, voir le guide entretien chariot élévateur.
8. Erreurs Fréquentes
Erreur 1 — Ignorer le voyant FAP orange Chaque fois que le voyant orange est ignoré, l'encrassement progresse. Ce qui se règle aujourd'hui en 30 minutes coûtera 2 000 € dans 6 mois.
Erreur 2 — Éteindre le moteur pendant une régénération La régénération est interrompue. Le FAP reste partiellement encrassé avec du carburant non brûlé, ce qui accélère la dégradation.
Erreur 3 — Régénérer dans un espace confiné Les gaz d'échappement à haute température dans un espace confiné sont un risque d'incendie et d'intoxication. La zone ventilée est une exigence de sécurité.
Erreur 4 — Utiliser un carburant non conforme GNR de mauvaise qualité, mélange non préconisé. La qualité du carburant a un impact direct sur la durée de vie du FAP.
Erreur 5 — Ne pas surveiller la consommation d'huile Un moteur qui consomme de l'huile encrasse le FAP avec des cendres incompressibles. Un contrôle régulier du niveau d'huile permet d'anticiper.
Erreur 6 — Penser que le FAP Stage V se gère tout seul Sur un véhicule routier faisant de longs trajets, oui. Sur un chariot en entrepôt avec cycles courts, non. Le FAP Stage V sur chariot demande une gestion active de l'utilisateur.
❓ FAQ
Qu'est-ce que Stage V pour un chariot élévateur diesel ?
Stage V est la norme européenne d'émissions la plus récente pour les moteurs non routiers, applicable aux chariots diesel neufs depuis 2019. Elle impose des limites strictes sur les particules fines et les NOx, ce qui a conduit les constructeurs à équiper leurs moteurs d'un FAP et d'autres systèmes de post-traitement.
Comment savoir si mon chariot est équipé d'un FAP ?
La grande majorité des chariots diesel Stage V intègrent un FAP ou un système de post-traitement équivalent selon les catégories de puissance concernées. Vérifiez dans la notice technique du chariot ou demandez confirmation à votre fournisseur.
Le FAP se bouche-t-il plus vite sur chariot que sur camion ?
Oui, généralement. Les chariots en entrepôt travaillent en cycles courts — conditions peu favorables à la régénération passive. Un camion faisant de longs trajets autoroutiers régénère passivement en continu.
Peut-on supprimer le FAP pour éviter les problèmes ?
Non — la suppression du FAP est illégale en Europe sur les engins soumis à la réglementation Stage V. Elle expose à des sanctions légales et invalide la garantie du constructeur.
Combien coûte un remplacement de FAP sur chariot élévateur ?
Un FAP neuf coûte typiquement entre 1 500 et 3 000 € pièce selon le modèle, hors main d'œuvre. Un nettoyage professionnel du FAP coûte généralement entre 300 et 800 €. Ces ordres de grandeur varient selon le constructeur et le modèle.
Quelle est la durée de vie d'un FAP sur chariot élévateur ?
Variable selon l'usage et l'entretien. Sur un chariot bien entretenu avec des régénérations régulières et un carburant de qualité, le FAP peut durer 5 000 à 10 000 heures. Sur un chariot en cycles courts sans régénération régulière, la durée de vie peut être significativement réduite.
Mon chariot électrique a-t-il un FAP ?
Non. Le FAP est spécifique aux moteurs diesel. Les chariots électriques n'ont pas de FAP ni de système de post-traitement des gaz d'échappement. Voir le guide chariot électrique ou diesel.
📌 Pour aller plus loin :
Article rédigé par l'équipe technique VMAX France — Assemblage et préparation à Lamorlaye (Oise). Contactez notre SAV pour tout problème FAP sur votre chariot diesel — diagnostic et intervention sous 48h.
